Proteção de porta-paletes para empilhadeiras: um guia prático para prevenir danos em armazéns

Durante uma inspeção de rotina em um centro de distribuição, um gerente de armazém notou um pequeno amassado no flange inferior de um rack vertical para paletes. Não havia carga naquela baia, então o amassado foi registrado como cosmético. Três semanas depois, uma empilhadeira roçando a mesma coluna fez com que a seção amassada dobrasse, jogando um compartimento inteiro de paletes no chão. É assim que normalmente acontecem os danos nas estantes de paletes: pequenas colisões, sinais de alerta ignorados e uma estrutura que falha muito antes do esperado.

A proteção do porta-paletes da empilhadeira não é um acessório. É uma parte fundamental da segurança do armazém e da gestão de ativos. Na maioria dos sistemas de estantes, os montantes e as extremidades dos corredores são projetados para suportar cargas verticais e não impactos laterais. Quando uma empilhadeira atinge uma coluna desprotegida em baixa velocidade, a capacidade de carga desse membro pode cair drasticamente. Proteja o rack antes do primeiro impacto e depois inspecione e mantenha a proteção como parte das operações normais.

Por que a proteção de porta-paletes é mais importante do que você pensa

Uma vertical desprotegida é o ponto fraco de qualquer estante para paletes. Ele foi projetado para suportar cargas de compressão de vigas e paletes. Um impacto lateral de empilhadeira dobra o flange da coluna e, uma vez que a seção transversal é deformada, o caminho da carga muda. Essa coluna dobrada ainda pode manter seu peso atual, mas perde a maior parte de sua capacidade de absorver tensões adicionais, como um segundo impacto, uma carga deslocada ou vibração normal da cremalheira.

O gráfico acima classifica as fontes mais comuns de danos nas estantes de paletes em armazéns sem proteção dedicada. Os impactos das empilhadeiras contra os montantes representam a maior parcela, seguidos pelos impactos nas extremidades dos corredores. Erros de carga e descarga também criam danos consistentes, mesmo quando não ocorre colisão. Esta distribuição é importante porque as duas principais fontes ocorrem exatamente onde simples guardas podem fazer a diferença. Um programa de proteção que cubra montantes e extremidades de corredores pode, portanto, resolver a maior parte do risco. As porcentagens podem variar de acordo com a instalação, mas o padrão é notavelmente consistente.

Um detalhe importante é a diferença entre danos visíveis e ocultos. Um amassado na parte de trás de um montante pode não ser visível durante uma passagem rápida, mas ainda assim altera a capacidade estrutural da coluna. É por isso que a proteção deve ser instalada antes que o dano seja detectado, e não depois que uma estrutura dobrada for encontrada.

Onde focar: montantes, extremidades de rack e extremidades de viga

As estantes para paletes têm três zonas com maior probabilidade de serem atingidas por uma empilhadeira: montantes voltados para os corredores, extremidades das estantes nos cantos dos corredores e extremidades das vigas onde as cargas entram e saem. Cada zona necessita de um tipo diferente de proteção porque o ângulo e a frequência do impacto são diferentes.

Uma abordagem eficaz trata estas três zonas como um sistema. Quando uma empilhadeira vira no final de um corredor, a proteção da extremidade do rack dá o primeiro golpe e direciona o caminhão para longe da vertical. Quando uma carga é colocada muito rapidamente, a placa de impacto da extremidade da viga protege o mecanismo de travamento. Desta forma, a proteção funciona melhor quando é compatível com o padrão de tráfego de cada corredor.

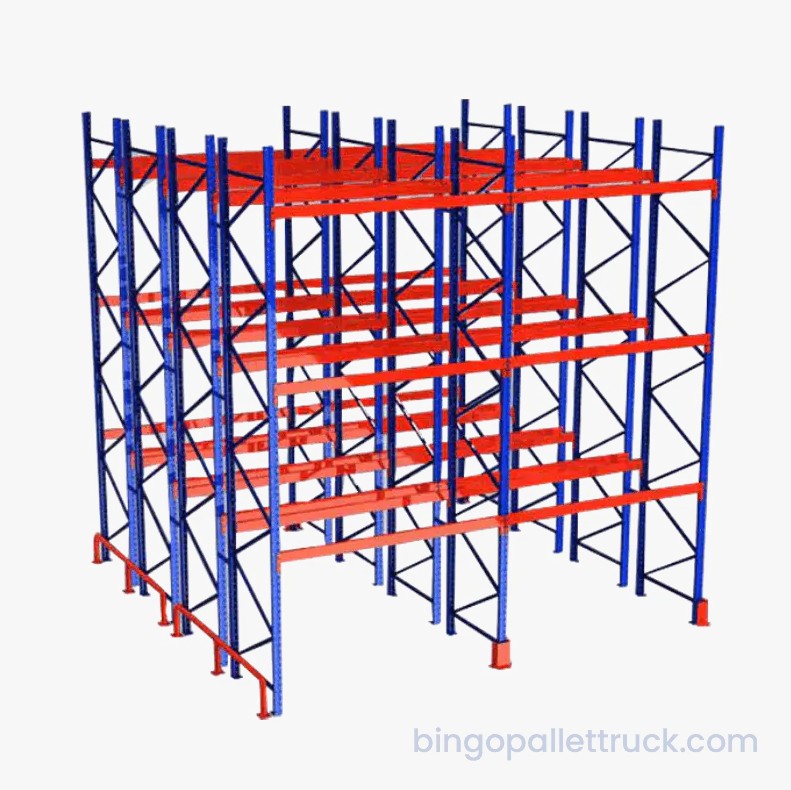

Estantes seletivas para paletes para serviços pesados com vigas ajustáveis Esta estante de paletes com viga ajustável suporta até 1.800 kg por camada e se adapta a layouts de armazenamento flexíveis. É relevante aqui como base estrutural para avaliar as necessidades de proteção de corredores e espaço livre para empilhadeiras. Ver Produto →

Comparando opções de proteção: guardas, barreiras e cabeços

Os operadores de armazém podem escolher entre vários métodos básicos de proteção. Os protetores de coluna envolvem uma vertical, os protetores de extremidade do rack protegem a face externa de uma fileira e os postes de amarração ou barreiras criam uma separação física entre o tráfego de empilhadeiras e o rack. A opção certa depende da largura do corredor, do tipo de caminhão e da frequência com que uma área específica é atingida.

O gráfico de colunas ilustra o impacto de um plano de proteção em camadas. Uma instalação sem proteção pode facilmente registrar mais de vinte incidentes com danos em racks por ano. A adição de protetores de coluna básicos reduz o número de impactos diretos na vertical, mas deixa as extremidades dos corredores e das vigas expostas. Um programa de proteção completo, que inclui protetores verticais, protetores finais e barreiras, reduz o número para um pequeno dígito. Este não é um número fixo; a tendência é consistente com as observações da indústria. Mesmo um aumento modesto na proteção produz uma rápida queda nos custos de reparo e no tempo de inatividade.

O gráfico do radar compara dois materiais de proteção comuns em cinco critérios de desempenho. O polígono azul apresenta proteções de aço com alta resistência ao impacto e menor velocidade de instalação. O polígono mais leve apresenta proteções de polímero com instalação mais rápida e resistência ao impacto ligeiramente menor. O custo e a facilidade de manutenção são comparáveis ​​para ambos, enquanto a visibilidade favorece proteções de polímero mais leves em corredores estreitos. A desvantagem é clara: o aço oferece a proteção do ponto mais forte, enquanto o polímero é mais fácil de instalar e inspecionar. Para corredores com impactos fortes frequentes, o aço continua a ser a escolha mais segura; para áreas de baixo tráfego, o polímero geralmente oferece proteção suficiente a um custo de instalação mais baixo.

Opções de layout e design que reduzem os impactos das empilhadeiras

A proteção do rack não se limita à adição de proteções. O layout do armazém determina com que frequência uma empilhadeira entra em contato com uma estante. Corredores estreitos, cantos cegos perto das extremidades dos racks e áreas de carga sem espaço de viragem suficiente criam as condições para o impacto. As escolhas de design podem remover essas condições antes que se tornem um problema.

O gráfico de linhas mostra um padrão comum após a implementação de um programa de proteção. Nos primeiros três trimestres, os incidentes com danos permanecem elevados porque o rack não possui guardas dedicados. No final do quarto trimestre, a proteção é instalada e o treinamento dos operadores começa. Depois disso, o número de impactos relatados cai de forma constante. Os dois segmentos da linha facilitam a visualização do efeito: o patamar elevado antes da proteção e a tendência descendente depois. Esse padrão costuma ser ainda mais forte em instalações que também ajustam o layout dos corredores e o fluxo de tráfego.

• Mantenha a folga entre os raios de giro da empilhadeira e as extremidades do rack acima do mínimo recomendado pelo fabricante do rack.
• Instale espelhos ou espelhos de segurança convexos nas interseções dos corredores cegos.
• Use marcações no piso de alta visibilidade para orientar os operadores nas zonas de carga.
• Considere projetos de racks dinâmicos ou drive-in que limitam a distância que uma empilhadeira percorre dentro do rack.

As alterações de layout nem sempre são caras. Reatribuir corredores de alto tráfego longe das extremidades do rack, adicionar um círculo de viragem no final de cada fileira e treinar os operadores para se aproximarem perpendicularmente ao rack pode reduzir a frequência de impacto sem uma grande reforma.

Crie um plano simples de proteção de porta-paletes

Você não precisa redesenhar todo o seu armazém para começar a proteger as estantes para paletes. Um plano prático começa com uma explicação passo a passo e termina com verificações programadas. As etapas abaixo são simples o suficiente para uma instalação existente e flexíveis o suficiente para uma nova construção.

1. Caminhe por cada corredor e marque os montantes e as extremidades do rack que mostram qualquer dobra, arranhão ou proteção deslocada.
2. Instale primeiro a proteção nas colunas mais expostas, geralmente nos dois primeiros montantes em cada extremidade do corredor e em cada coluna perto de uma curva.
3. Treine os operadores de empilhadeiras para relatar qualquer contato com o rack, mesmo que o caminhão não esteja visivelmente danificado.
4. Agende uma inspeção documentada após cada impacto relatado e uma auditoria completa do rack uma vez por ano.
5. Revise o layout para cantos cegos e áreas de viragem apertadas e ajuste o fluxo de tráfego antes de substituir as proteções.

Se as estantes forem mais antigas ou não corresponderem à frota atual de empilhadeiras, considere atualizar a estrutura de armazenamento como parte de um investimento mais amplo em segurança. Um sistema de alta densidade pode reduzir o tempo que uma empilhadeira passa dentro de fileiras estreitas, e um rack seletivo bem projetado fornece o espaço que os operadores precisam para colocar as cargas com segurança. Para uma recomendação específica da instalação, entre em contato com nossa equipe de soluções de armazém ou revise nosso fabricação de soluções para cadeia de suprimentos para ver como uma configuração integrada de armazenamento e manuseio reduz o risco de colisão.

Racks Drive-in/Drive-thru personalizados para armazenamento de alta densidade Estas estantes de alta densidade integram pistas de empilhadeiras para aumentar a capacidade em 30–50% e suportam fluxo LIFO ou FIFO. Vale a pena considerar ao atualizar as estruturas de armazenamento para reduzir a navegação no corredor e o risco de colisão. Ver Produto →
