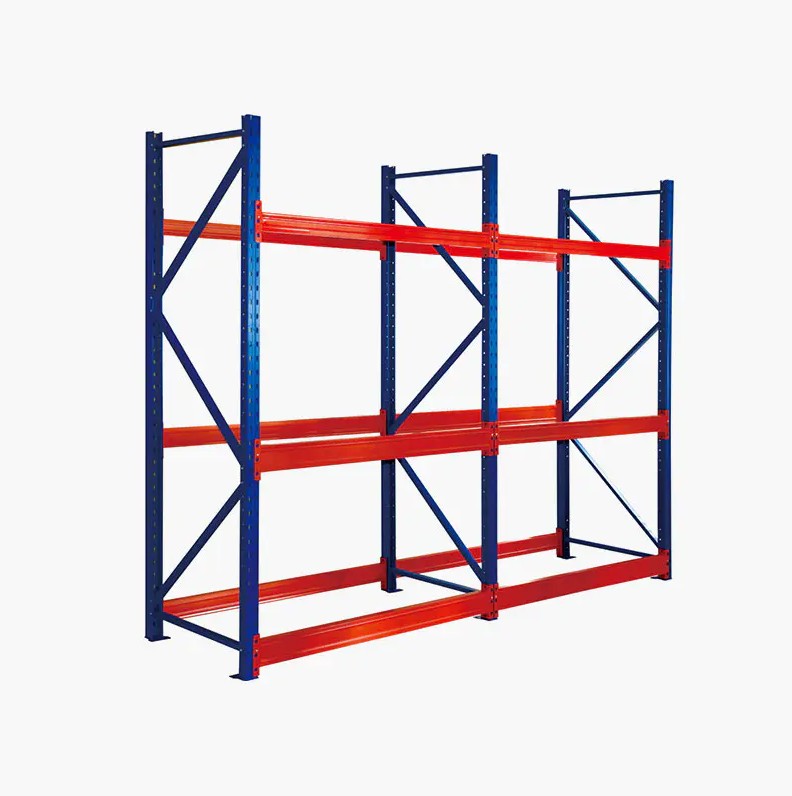

O que é uma estante de paletes?

A estantes de paletes sistema é uma estrutura de armazenamento de materiais projetada para armazenar mercadorias dispostas em paletes em vários níveis horizontais dentro de um armazém ou instalação de distribuição. É a solução de armazenamento mais utilizada em armazenamento comercial em todo o mundo , permitindo que as instalações maximizem o espaço vertical, organizem o estoque de forma sistemática e forneçam acesso de empilhadeiras ou empilhadeiras retráteis a todos os paletes armazenados.

Basicamente, as estantes para paletes consistem em estruturas verticais de aço (colunas), vigas de carga horizontais que se estendem entre as colunas e vários acessórios de suporte e segurança. Os paletes carregados com mercadorias são colocados nas vigas por empilhadeiras, criando fileiras organizadas e níveis de armazenamento que se estendem para cima através da altura disponível do armazém - normalmente atingindo 6 a 12 metros ou mais em modernos armazéns altos.

O objetivo fundamental das estantes para paletes é transformar o espaço bruto em capacidade de armazenamento volumétrica. Um armazém com altura livre de 6 metros e um sistema de estantes seletivas padrão pode armazenar três a quatro vezes mais posições de paletes do que a mesma área de piso usada para empilhamento de piso de nível único — tornando as estantes um dos investimentos de maior impacto que uma operação logística pode fazer.

Componentes principais de um sistema de estantes de paletes

Compreender os componentes estruturais das estantes para paletes ajuda os operadores a especificar, instalar e manter os sistemas corretamente. Cada elemento desempenha uma função definida no caminho de carga desde as mercadorias armazenadas até o chão do armazém.

Molduras verticais

As armações verticais são a espinha dorsal vertical da estrutura de estantes. Cada quadro consiste em duas colunas verticais conectadas por contraventamentos horizontais e diagonais para formar um painel rígido. Eles são fabricados em diversas alturas (geralmente de 3 a 12 metros), profundidades (600 mm a 1.100 mm) e perfis de seção (normalmente seção C ou seção aberta de aço) para atender a diferentes requisitos de carga e altura. O perfil da coluna vertical determina a capacidade de carga do sistema de estantes — perfis mais pesados suportam cargas mais elevadas e resistem a maiores forças de flexão causadas por impacto.

Vigas de Carga

As vigas de carga são membros horizontais de aço que conectam pares de estruturas verticais e suportam diretamente a carga do palete. Eles estão disponíveis em diferentes comprimentos (normalmente de 1.800 mm a 3.600 mm) e profundidades de seção para acomodar vãos de paletes simples, duplos ou triplos. As vigas se conectam às estruturas verticais por meio de um clipe de segurança ou sistema de conector de travamento, permitindo o ajuste de altura em incrementos padrão de 50 mm ou 75 mm para acomodar diferentes alturas de paletes e produtos sem ferramentas.

Níveis de feixe e configuração do compartimento

Um único compartimento de estantes consiste em duas estruturas verticais com um conjunto de vigas de carga em cada nível de armazenamento. O número de níveis de vigas por vão é determinado pela altura da estrutura e pela folga necessária acima de cada palete. Uma estrutura vertical típica de 6 metros com paletes padrão de 1.200 mm de altura pode acomodar três a quatro níveis de feixe , cada um contendo um, dois ou três paletes, dependendo do comprimento da viga e das dimensões do palete.

Placas de base e âncoras de piso

Cada estrutura vertical assenta sobre uma placa de base que distribui a carga pontual na laje do armazém. As placas de base são ancoradas ao piso com ancoragens químicas ou mecânicas especificadas por um engenheiro estrutural com base nas cargas das estantes e nas especificações da laje de concreto. A ancoragem correta ao piso é um requisito crítico de segurança e é obrigatório pelos padrões de instalação de racks na maioria dos mercados.

Acessórios de segurança e proteção

Uma instalação de estantes totalmente especificada inclui uma gama de acessórios de segurança: protetores de coluna e protetores de fim de corredor para absorver impactos de empilhadeiras, espaçadores de fileiras para manter larguras de corredor consecutivas consistentes, barras de suporte de paletes ou plataformas de arame para tamanhos de paletes não padronizados, pinos de segurança em conectores de vigas e sinais de carga exibindo a carga máxima permitida por compartimento e por nível. Esses componentes são essenciais tanto para a segurança estrutural quanto para a conformidade regulatória.

Tipos de sistemas de estantes de paletes

As estantes para paletes não são um produto único – são uma família de sistemas de armazenamento, cada um projetado para um equilíbrio diferente de densidade de armazenamento, seletividade, rendimento do produto e compatibilidade de equipamentos de manuseio. Selecionar o tipo certo é fundamental para a eficiência do armazém.

Estantes seletivas de paletes

As estantes seletivas são o tipo mais comum em todo o mundo, caracterizadas pelo armazenamento de paletes de profundidade única com acesso direto a todas as posições de paletes a partir do corredor. Ele oferece 100% de seletividade — qualquer palete pode ser recuperada sem mover outro — tornando-o ideal para operações com altas contagens de SKU, estoque misto ou requisitos de rotação primeiro a entrar, primeiro a sair (FIFO). Sua simplicidade, flexibilidade e compatibilidade com empilhadeiras de contrapeso e retrátil padrão fazem dela a escolha padrão para a maioria das aplicações de armazenamento em geral.

Racking de profundidade dupla

As estantes de profundidade dupla armazenam paletes com duas posições de profundidade por pista, acessadas a partir de um corredor por meio de uma empilhadeira retrátil de profundidade dupla. Essa configuração aumenta a densidade de armazenamento em aproximadamente 30 a 40% em comparação com estantes seletivas de profundidade única reduzindo o número de corredores necessários, ao custo de uma seletividade reduzida – o palete traseiro em cada pista só é acessível após a remoção do palete frontal. Adequa-se a operações com vários paletes do mesmo SKU e requisitos de rendimento moderados.

Racks Drive-in e Drive-Through

As estantes drive-in permitem que as empilhadeiras entrem diretamente na estrutura das estantes para colocar ou retirar paletes em guias de trilhos contínuos. As pistas podem ser 5 a 10 ou mais paletes de profundidade , tornando esta a opção de estantes estáticas de maior densidade para armazenamento a granel de produtos homogêneos. As estantes drive-in operam na base do último a entrar, primeiro a sair (LIFO) (um corredor de acesso por pista), enquanto as estantes drive-through têm corredores de acesso em ambas as extremidades de cada pista, permitindo a rotação FIFO. Esses sistemas são comumente usados ​​em instalações frigoríficas e armazéns de alimentos a granel, onde um pequeno número de SKUs é armazenado em quantidades muito grandes.

Estantes push-back

As estantes push-back usam um sistema de carrinho e trilho dentro de cada pista, normalmente 2 a 5 paletes de profundidade . Quando um novo palete é carregado, ele empurra os paletes existentes de volta em carrinhos inclinados. Quando o palete frontal é removido, os paletes restantes rolam para frente sob a ação da gravidade. Este sistema combina uma densidade de armazenamento razoável com acesso LIFO a partir de uma única face, usando empilhadeiras retráteis padrão sem quaisquer acessórios especiais.

Estantes de fluxo de paletes

As estantes de fluxo de paletes (ou fluxo de gravidade) usam rolos inclinados ou pistas de rodas que permitem que os paletes fluam por gravidade da extremidade de carregamento até a face de coleta. Os paletes são carregados pela parte traseira e retirados pela frente, proporcionando rotação FIFO verdadeira automaticamente sem qualquer intervenção do operador. Este sistema é particularmente eficaz para bens perecíveis, produtos farmacêuticos e produtos com requisitos rígidos de rotação de datas. São possíveis profundidades de pista de 10 a 20 posições de paletes, proporcionando uma densidade de armazenamento muito alta.

Estantes cantilever

As estantes cantilever utilizam braços horizontais que se projetam de uma coluna central em vez de baias fechadas com vigas, tornando-as ideais para armazenar itens longos e de formato irregular que não caberiam em baias de estantes convencionais - incluindo madeira, barras de aço, tubos, móveis e materiais em folha. Embora não seja um sistema de estantes de paletes no sentido convencional, é um complemento crítico para o armazenamento de paletes em muitas instalações de distribuição e armazéns de produção.

Estantes móveis para paletes

As estantes móveis montam baias de estantes seletivas padrão em bases motorizadas que se movem sobre trilhos do piso, compactando toda a instalação das estantes em um único bloco móvel quando não estão em uso. Apenas um corredor é aberto por vez, eliminando todos os corredores, exceto um, da planta baixa e aumentando a capacidade de armazenamento em até 80% em comparação com estantes seletivas estáticas na mesma área do piso. As estantes móveis são amplamente utilizadas em armazenamento de arquivos, câmaras frigoríficas e armazenamento de mercadorias de alto valor, onde a eficiência de espaço justifica o custo mais elevado do sistema.

Comparação de tipos de estantes de paletes

A tabela abaixo resume as principais características dos tipos de estantes de paletes mais comuns para orientar a seleção do sistema com base nas prioridades operacionais.

Indústrias que dependem de estantes de paletes

As estantes para paletes são uma ferramenta de armazenamento universal implantada em praticamente todos os setores da economia moderna. Sua escalabilidade e adaptabilidade o tornam adequado para operações que vão desde pequenos centros de distribuição regionais até enormes instalações de atendimento automatizado, cobrindo centenas de milhares de metros quadrados.

• Distribuição de varejo e comércio eletrônico: Instalações de alto rendimento com milhares de SKUs dependem de estantes seletivas para acesso direto a cada produto, suportando ciclos rápidos de coleta de pedidos e reabastecimento exigidos pelos modelos de entrega no dia seguinte e no mesmo dia.
• Alimentos e bebidas: Armazéns de alimentos ambientes, resfriados e congelados usam estantes de paletes configuradas para rotação FIFO para gerenciar estoques perecíveis. Os ambientes de armazenamento frigorífico tornam a eficiência de espaço das estantes drive-in ou flow racking particularmente valiosa, já que a refrigeração do espaço não utilizado do corredor é cara.
• Farmacêutica e saúde: Requisitos regulatórios rigorosos para rastreabilidade de produtos e rotação de datas tornam as estantes dinâmicas de paletes o padrão na distribuição farmacêutica. Configurações de rack limpas e acessíveis também apoiam a conformidade com os padrões de Boas Práticas de Distribuição (GDP).
• Automotivo e manufatura: Os armazéns de componentes que dão suporte às linhas de produção exigem acesso confiável e imediato a peças e subconjuntos, muitas vezes em um modelo JIT (just-in-time). As estantes seletivas com configurações de corredores estreitos maximizam a capacidade dentro das áreas restritas das lojas adjacentes à fábrica.
• Logística de terceiros (3PL): Os fornecedores de logística contratada exigem sistemas de estantes flexíveis que possam ser reconfigurados à medida que os contratos dos clientes e as gamas de produtos evoluem. A capacidade de ajuste seletivo das estantes e a ampla compatibilidade com diferentes equipamentos de manuseio tornam-nas a escolha dominante para instalações 3PL multiclientes.
• Materiais de construção e fornecimento de construção: Produtos de formato longo, como madeira, tubos e perfis, requerem estantes cantilever, enquanto os materiais ensacados ou paletizados utilizam estantes convencionais. Muitos comerciantes e distribuidores de construção operam ambos os tipos de sistemas na mesma instalação.

Fatores-chave no projeto e especificação de estantes de paletes

A instalação de estantes para paletes é um sistema estrutural, não uma peça de mobiliário pronto para uso. A especificação correta requer uma análise sistemática do ambiente do armazém, das mercadorias a serem armazenadas e do equipamento de manuseio a ser utilizado.

Dimensões de palete e carga

As dimensões da palete – mais comumente 1.200 × 800 mm (palete Euro) ou 1.200 × 1.000 mm (palete industrial) – determinam o comprimento mínimo da viga e a profundidade da estrutura necessária. A altura e o peso do palete carregado determinam o espaçamento do nível da viga e a seção da viga e da coluna necessária para transportar a carga. As cargas típicas de paletes variam de 500 kg a 1.500 kg , com sistemas de estantes resistentes que acomodam cargas superiores a 3.000 kg por posição de palete.

Altura livre do armazém e carregamento do piso

A altura livre disponível abaixo da obstrução estrutural mais baixa (viga do telhado, tubulação de sprinklers ou iluminação) determina a altura máxima das estantes. As instalações de estantes devem manter uma folga mínima entre o nível da viga superior e a estrutura do edifício - normalmente 500 mm a 1.000 mm para supressão de incêndio e eficácia de iluminação. A laje do armazém também deve ser avaliada por um engenheiro estrutural para confirmar que pode suportar as cargas pontuais impostas pelas placas de base das estantes sob carga total.

Compatibilidade com empilhadeiras e equipamentos de movimentação

As larguras dos corredores são determinadas diretamente pelo raio de viragem e pela altura do mastro do equipamento de movimentação. Empilhadeiras contrabalançadas padrão exigem corredores de trabalho de 3.500 mm a 4.000 mm , enquanto as empilhadeiras retráteis operam em corredores de 2.700 mm a 3.200 mm. Os camiões de corredor estreito (NA) e de corredor muito estreito (VNA) podem trabalhar em corredores tão estreitos como 1.800 mm a 2.200 mm, aumentando significativamente a proporção da área dedicada ao armazenamento em vez da circulação. A escolha do equipamento de manuseio deve ser feita em conjunto com – e não depois – do projeto do sistema de estantes.

Integração de sistemas de segurança contra incêndio e sprinklers

As instalações de estantes para paletes devem cumprir os regulamentos de segurança contra incêndio que abrangem os requisitos de sprinklers nas estantes, as provisões de espaço de combustão entre as fileiras de estantes consecutivas e a classificação de risco de incêndio dos produtos armazenados. Em muitas jurisdições, as estantes acima de uma certa altura requerem sprinklers em níveis intermediários, e o layout das estantes deve fornecer espaços de exaustão desobstruídos - normalmente Espaços claros de 75 a 150 mm entre fileiras de estruturas consecutivas - para permitir que o calor e os gases subam aos sistemas de detecção no nível do telhado em caso de incêndio.

Capacidade de carga das estantes de paletes: como é calculada

A capacidade de carga em estantes para paletes é expressa em três níveis: por posição de palete (o peso máximo que um único palete e sua carga podem colocar em um par de vigas), por nível de viga (a carga total em todas as posições de paletes em um par de vigas) e por compartimento (a carga total em todos os níveis de vigas dentro de um compartimento de estrutura vertical). Sobrecarregar qualquer um desses três níveis é um sério risco de segurança estrutural e é uma das principais causas de colapsos de estantes em armazéns em todo o mundo.

As capacidades de carga são determinadas pelo fabricante das estantes através de cálculos de engenharia e testes físicos de acordo com normas como EN 15512 (Europa), RMI (América do Norte) ou AS 4084 (Austrália). Cada compartimento de estantes instalado deve exibir um aviso de carga especificando a carga máxima permitida por nível de viga e por compartimento. Estes avisos de carga são um requisito de segurança obrigatório sob a maioria dos padrões nacionais de estantes e regulamentos de segurança no local de trabalho.

Os fatores que reduzem a capacidade de carga efetiva de um sistema de estantes abaixo do seu máximo teórico incluem danos verticais causados ​​pelo impacto da empilhadeira, falta de pinos de segurança nos conectores da viga, configurações incorretas da altura da viga e falha na fixação do piso. A inspeção regular e o reparo imediato de componentes danificados são essenciais para manter o sistema em sua capacidade nominal.

Segurança em estantes de paletes: inspeção, manutenção e conformidade

As estantes de paletes são um sistema estrutural sujeito a tensões mecânicas contínuas de carga, descarga e contato acidental com empilhadeiras. Um programa proativo de inspeção e manutenção não é opcional – é uma obrigação legal e de segurança na maioria dos ambientes operacionais.

Intervalos regulares de inspeção

• Verificações visuais diárias: Os operadores de armazém devem relatar danos visíveis – montantes tortos, vigas deslocadas, pinos de segurança faltando ou protetores de coluna deslocados – imediatamente aos supervisores.
• Inspeções semanais documentadas: Um inspetor de rack interno treinado deve realizar uma inspeção sistemática de todos os compartimentos de rack, registrando qualquer dano usando um sistema de código de cores padronizado (Verde = seguro, Âmbar = monitorar/reparar em breve, Vermelho = retirar de serviço imediatamente).
• Inspeção pericial anual: Um inspetor de estantes qualificado (credenciado pela SEMA no Reino Unido ou por padrões nacionais equivalentes) deve realizar uma inspeção abrangente e independente de toda a instalação de estantes pelo menos uma vez por ano, fornecendo um relatório escrito e recomendações de ações corretivas.

Limites de danos para colunas verticais

A forma mais comum de dano às estantes é a deformação das colunas verticais devido ao impacto da empilhadeira no nível do solo. A maioria dos padrões de estantes especifica que um montante com uma deformação visível (arco ou curvatura) superior a 3 mm em 300 mm de comprimento de coluna deve ser retirado de serviço imediatamente e substituído antes que o compartimento volte a ser usado. Mesmo pequenos impactos repetidos acumulam danos por fadiga que não são visíveis a olho nu, tornando essencial a inspeção profissional.

Estantes de paletes e utilização do espaço do armazém

Um dos argumentos mais convincentes para as estantes de paletes é a melhoria mensurável na utilização do espaço que proporciona. Num armazém típico, a relação entre a área de armazenamento e a área total – e a proporção do volume total do edifício realmente ocupado por mercadorias armazenadas – são métricas fundamentais para avaliar a eficiência das instalações.

Um armazém que utiliza apenas o empilhamento de blocos ao nível do chão, com uma altura máxima segura de 2 paletes, pode atingir uma densidade de armazenamento de cerca de 0,8 paletes por metro quadrado de área útil . A instalação de um sistema de estantes seletivas de 6 metros no mesmo espaço, com corredores padrão de empilhadeiras retráteis de 2.700 mm, pode aumentar esse valor para 2,5 a 3,5 paletes por metro quadrado — mais do que triplicar a capacidade efetiva de armazenamento do edifício sem qualquer alteração na sua área ocupada.

Sistemas automatizados de armazenamento e recuperação de prateleiras altas (AS/RS) usando estantes de até 40 metros de altura com transelevadores robóticos podem aumentar a densidade de armazenamento para 6 a 10 paletes por metro quadrado ou mais , representando o limite superior do que a tecnologia de estantes de paletes pode alcançar em combinação com a automação do armazém.

Instalação de estantes de paletes: etapas principais

A instalação de estantes para paletes é um projeto estruturado que requer planejamento cuidadoso, execução precisa e verificação pós-instalação antes que o sistema seja carregado e colocado em operação.

1. Levantamento do local e avaliação do piso: Meça a área disponível do armazém, confirme alturas livres, mapeie posições de colunas e obstruções e solicite uma avaliação de carga no piso a um engenheiro estrutural.
2. Projeto do sistema e planejamento de layout: Desenvolva um layout em escala mostrando fileiras de estantes, larguras de corredores, rotas de saída de emergência, espaços de exaustão de segurança contra incêndio e caminhos de circulação de equipamentos de manuseio. Confirme se as especificações da viga e da estrutura atendem aos requisitos de carga.
3. Entrega e preparação de componentes: Entregue estruturas verticais, vigas, placas de base, âncoras e acessórios no local. Organize os componentes por compartimento para uma sequência de instalação eficiente.
4. Montagem e nivelamento da estrutura: Coloque as placas de base no layout do piso, erga as estruturas verticais e verifique o alinhamento vertical. Pequenas variações no nível do piso são acomodadas calçando-se sob as placas de base antes da ancoragem.
5. Ancoragem ao piso: Perfure e instale âncoras de piso químicas ou mecânicas na profundidade de embutimento especificada e nos valores de torque de acordo com as especificações do engenheiro. Não substitua tipos de âncora nem pule âncoras.
6. Instalação da viga e ajuste de altura: Coloque as vigas nas alturas corretas para o primeiro nível do palete, confirmando que as travas das vigas ou os pinos de segurança estão totalmente encaixados em cada ponto de conexão.
7. Acessórios de segurança e avisos de carga: Instale proteções de colunas, espaçadores de fileiras, protetores de fim de corredor e quaisquer plataformas de arame ou suportes de paletes necessários. Fixe avisos de carga em cada compartimento antes do comissionamento do sistema.
8. Inspeção pré-uso: Realize uma inspeção formal pré-uso da instalação concluída em relação aos desenhos do projeto antes de qualquer palete ser colocada no sistema.

Integração de estantes de paletes e automação de armazém

As modernas estantes para paletes servem cada vez mais como estrutura estrutural dentro da qual operam os sistemas de automação de armazéns. As estantes em si não se movem, mas os sistemas que carregam e retiram paletes delas tornaram-se progressivamente mais sofisticados – desde empilhadeiras manuais até veículos guiados semiautomáticos (AGVs) e sistemas automatizados de armazenamento e recuperação (AS/RS) totalmente robóticos.

Sistemas de transporte automatizados use carrinhos de transporte movidos a bateria que viajam dentro das faixas de estantes para colocar e retirar paletes automaticamente, controlados por um sistema de gerenciamento de armazém (WMS). Esses sistemas são particularmente eficazes em configurações de estilo drive-in de alta densidade, eliminando totalmente a necessidade de empilhadeiras entrarem na estrutura das estantes, reduzindo o risco de danos estruturais e melhorando significativamente o rendimento.

AS/RS de carga unitária (transelevadores automatizados) operam em corredores muito estreitos em estruturas de estantes altas, usando guindastes guiados por trilhos para atingir tempos de ciclo de 60 a 120 movimentos de paletes por hora por corredor de guindaste . Esses sistemas maximizam a densidade de armazenamento e a velocidade de transferência, tornando-os a solução preferida para operações de distribuição em grande escala, onde o custo do terreno e da mão de obra são significativos.

Sobre Bingo: Soluções de equipamentos de armazenamento e logística

Bingo é uma empresa especializada na produção, vendas e serviços de equipamentos de armazenamento e logística. Foco nas necessidades de equipamentos de vários cenários de armazenamento e logística , o Bingo oferece aos clientes globais soluções integradas e completas para armazenamento e manuseio de materiais - desde o projeto e fornecimento de sistemas de estantes de paletes até projetos completos de adaptação de armazéns.

Quer o requisito seja uma instalação simples e seletiva de estantes para um centro de distribuição regional, um sistema drive-in de alta densidade para um armazém frigorífico ou uma solução integrada de manuseio automatizado de paletes para uma operação de atendimento de alto rendimento, a equipe de especialistas em armazenamento da Bingo traz o conhecimento técnico e a linha de produtos para fornecer um sistema de armazenamento que corresponda precisamente às necessidades operacionais do cliente, às restrições de espaço e aos planos de crescimento de longo prazo.
